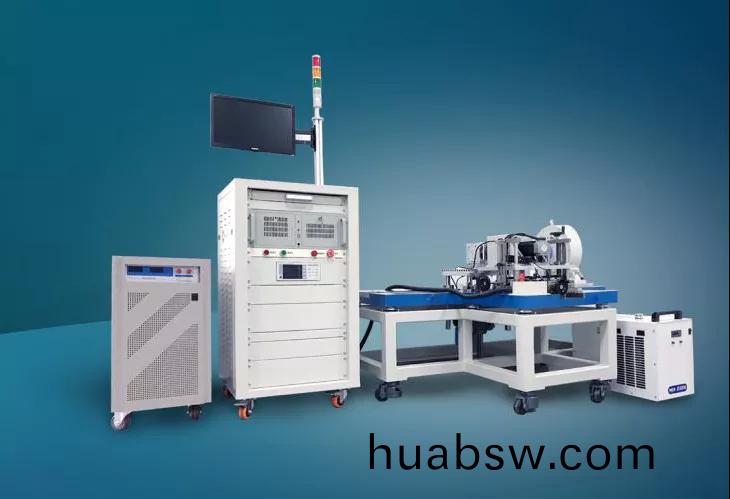

电(dian)机+减速机(ji)加(jia)载性能测(ce)试(shi)系统

电(dian)机(ji)输(shu)入端：电(dian)压(ya)；电(dian)流(liu)；输(shu)入功率；功率(lv)因素等(deng)。

电(dian)机(ji)输出(chu)端(duan)（减(jian)速机输(shu)入端）：扭(niu)矩；转速；输(shu)出功率等。

减(jian)速(su)机(ji)输(shu)出端：扭矩；转速(su)；输(shu)出功率等(deng)。

其(qi)他(ta)参(can)数：电机(ji)效率(lv)；减速(su)机效率(lv)；温(wen)度等(deng)

转矩：±0.2%F.S         转速(su)：±0.1%F.S

电(dian)压(ya)：±0.1%F.S         电(dian)流(liu)：±0.1%F.S

温度 ：±0.2℃

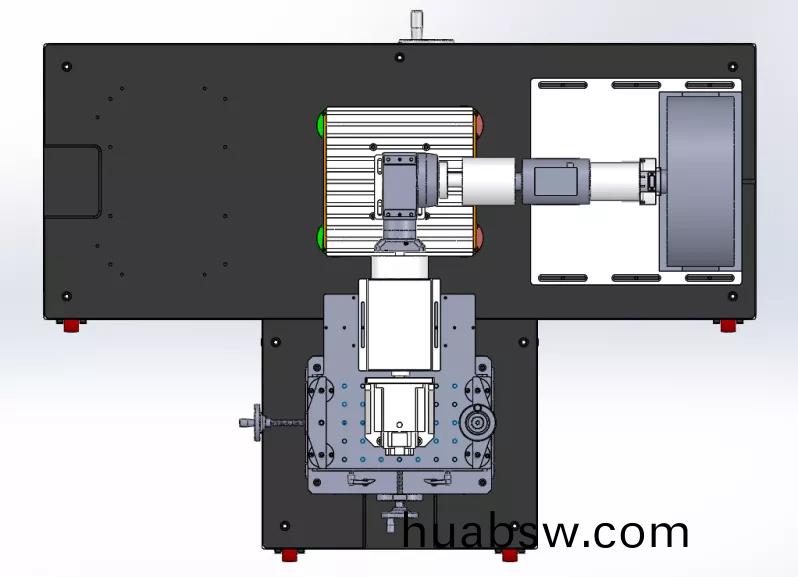

     减速机输(shu)出(chu)端(duan)因为减速(su)比的(de)工作特性（转(zhuan)速(su)减小，转矩(ju)增(zeng)大），导致(zhi)输出的(de)力(li)矩一般成倍(bei)的(de)增长，故而输(shu)出(chu)的转矩(ju)普遍偏(pian)大，转(zhuan)速偏(pian)低(di)。针(zhen)对这种(zhong)类型(xing)的我们采(cai)用(yong)磁(ci)粉(fen)制(zhi)动(dong)器加(jia)载方式(shi)居(ju)多，当(dang)然(ran)也可(ke)以根(gen)据实际情况采用磁(ci)滞制动(dong)器和(he)电(dian)力回馈(kui)加载。 在(zai)设(she)计(ji)产(chan)品时(shi)无(wu)论(lun)是电机(ji)还(hai)是减(jian)速机，在允(yun)许(xu)条(tiao)件(jian)下(xia)我们建(jian)议(yi)用(yong)户(hu)在(zai)使(shi)用(yong)产(chan)品(pin)时尽量在该(gai)产品的最大输出(chu)功(gong)率或者最(zui)大(da)效(xiao)率(lv)下(xia)。但产(chan)品(pin)的输(shu)出(chu)功率和最(zui)高效率(lv)在什(shen)么位(wei)置我们(men)则需(xu)要通(tong)过测(ce)试台来测(ce)试(shi)， 如(ru)下(xia)图(tu)所(suo)示(shi)，此电(dian)机减(jian)速(su)机(ji)测试系统就是用(yong)来(lai)测试(shi)产(chan)品(pin)的输(shu)出功率(lv)和最高(gao)效率(lv)，整体(ti)包含(han)分(fen)为(wei)直角测试(shi)台(tai)和(he)拐(guai)角(jiao)90度(du)测试(shi)台。

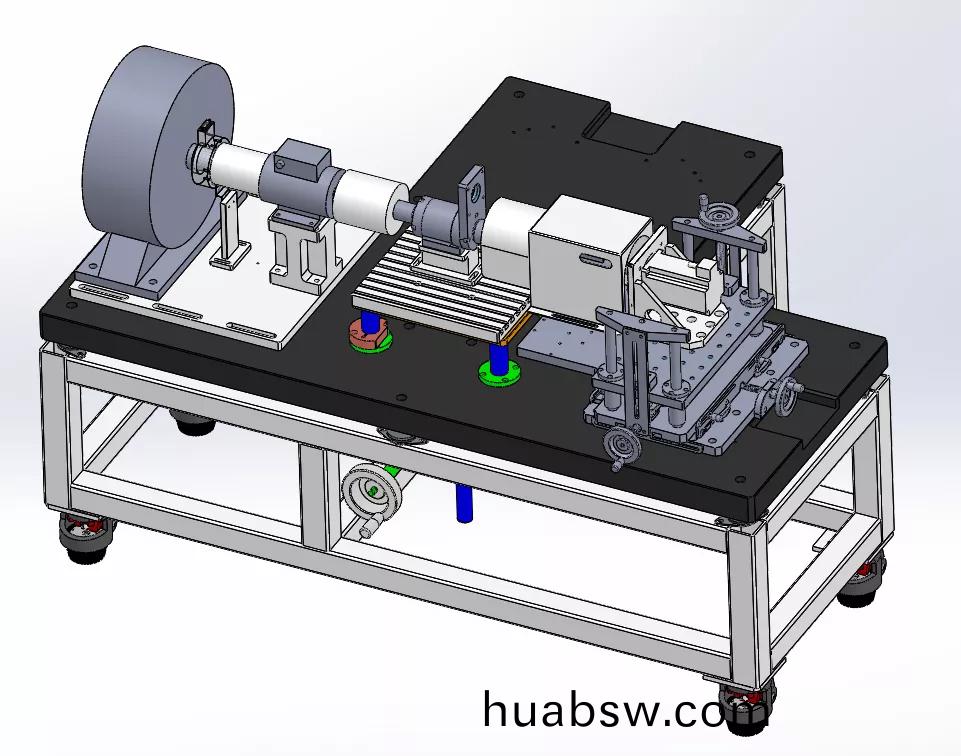

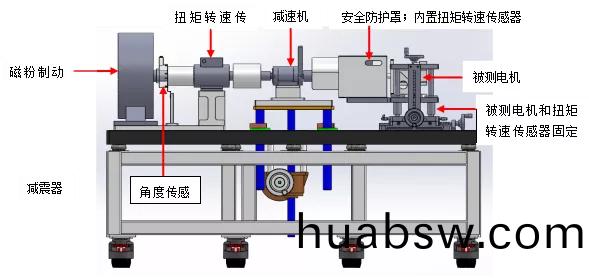

①　大底板(ban)采用HT200铸铁平(ping)台（退回处理(li)），表(biao)面磨削加工(gong)，保证平面度小于0.05mm。

②　平(ping)台下面安装(zhuang)减震(zhen)垫、水平(ping)调(diao)整(zheng)垫铁(tie)。

③　被测电(dian)机安装(zhuang)在3维可调夹(jia)具(ju)上(shang),方便上下左右前后快(kuai)速调节和(he)安(an)装(zhuang)。④　减速(su)机(ji)安(an)装(zhuang)在(zai)上(shang)下(xia)移动平(ping)台上，方(fang)便快速(su)调节(jie)和安装(zhuang)（通过T型槽前(qian)后(hou)左右(you)移(yi)动(dong)）。

⑤　联(lian)轴(zhou)节(jie)：采(cai)用(yong)弹性(xing)柱销（膜(mo)片、梅花、柱(zhu)销(xiao)）式(shi)联轴(zhou)节。

⑥　制动(dong)部分可(ke)通过(guo)U型槽(cao)前后移动(dong)。

⑦　被测(ce)减(jian)速(su)机(ji)通过支架安(an)装在滑动(dong)平台上，采(cai)用(yong)同一(yi)个(ge)安(an)装支架，不(bu)同(tong)型号(hao)更(geng)换(huan)不同法兰、联轴(zhou)器。

用(yong)于测(ce)试(shi)伺服(fu)电(dian)机(ji)、驱动(dong)器、行星(xing)减速机的各项(xiang)参(can)数。

可在(zai)电(dian)脑及仪表上显示(shi)、存储(chu)、打(da)印各(ge)项参数(shu)；并(bing)显示(shi)、存(cun)储(chu)、打(da)印各(ge)参(can)数之间的曲(qu)线关系(xi) 可(ke)手(shou)动加(jia)载(zai)、定点扭(niu)矩(ju)/电(dian)流加(jia)载(zai)；程(cheng)序控(kong)制被(bei)测(ce)电机(ji)的转(zhuan)速、时间等(deng) 。

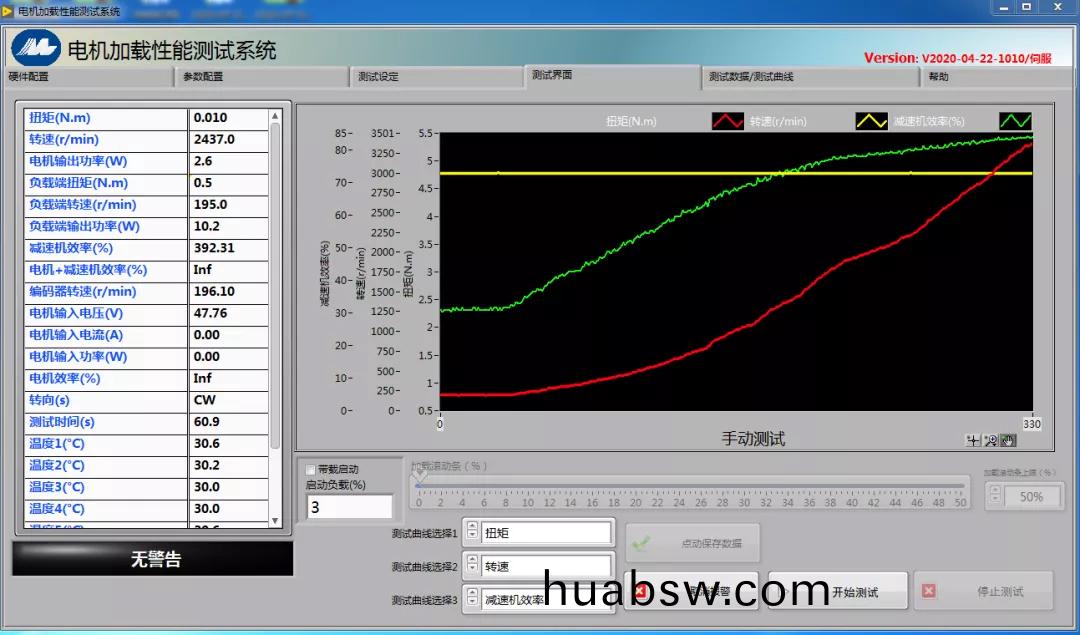

手动(dong)加载

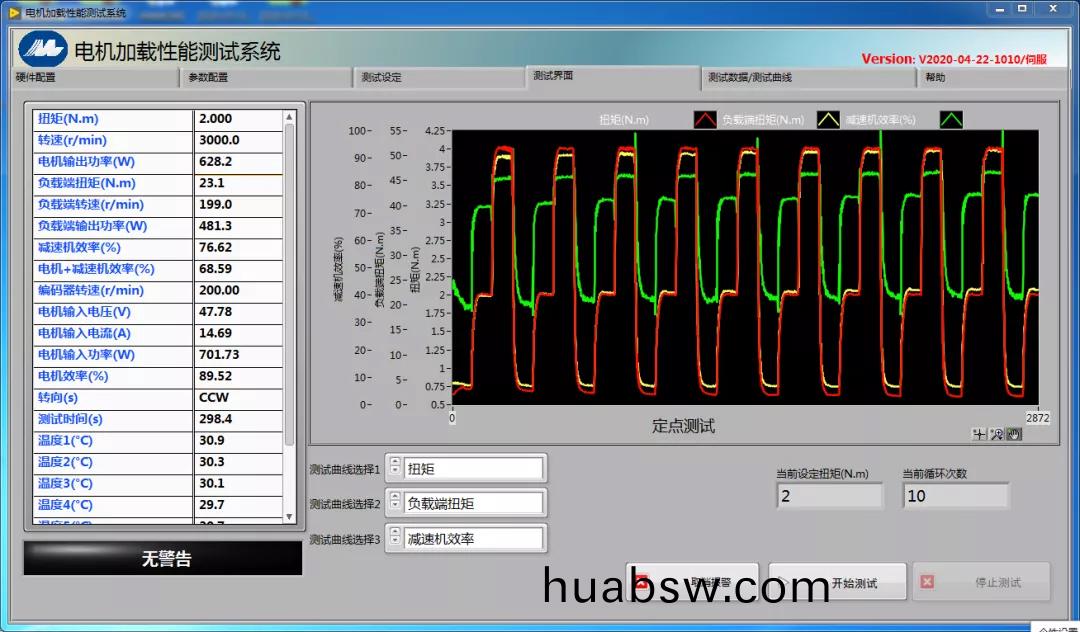

定(ding)点(dian)扭(niu)矩(ju)加载
