单(dan)工位电机综(zong)合(he)性能测试(shi)设(she)备(bei)应(ying)用案例

　　深(shen)圳(zhen)某科技公(gong)司电机综合(he)性能(neng)测(ce)试(shi)设(she)备(bei)应(ying)用案(an)例

　　l 产品概(gai)述(shu)：

　　本(ben)设(she)备采用测功(gong)机(ji)与(yu)测(ce)功(gong)机(ji)控(kong)制器组(zu)成(cheng)的测(ce)试(shi)系统,马达测(ce)试系(xi)统(tong)是(shi)一款(kuan)先(xian)进的，可在(zai)计算机(Windows 7/xp/10)操(cao)作(zuo)系统下进(jin)行数(shu)据(ju)采集(ji)的马(ma)达测试(shi)软件。由(you)电(dian)机(ji)供(gong)电(dian)电源(yuan)(AC/DC)，工业控(kong)制计算机，电(dian)参数(shu)仪(yi)，马达(da)测试(shi)夹具(ju)，测(ce)试软件，磁滞(zhi)测(ce)功机等组成。

　　测(ce)试软(ruan)件(jian)用(yong) LABVIEW 编(bian)写，具有(you)特色的测(ce)试与(yu)图形绘(hui)制(zhi)功能，可以计算并显示多个(ge)参(can)数(shu)(扭(niu)矩(ju)，转(zhuan)速，输出功(gong)率，电(dian)压，电流(liu)，输(shu)入(ru)功(gong)率，效率，转(zhuan)向等)。能(neng)测试种类(lei)繁(fan)多(duo)的各式电(dian)机(ji)，凭借(jie)良(liang)好的(de)用户(hu)界(jie)面，它所产(chan)出的(de)测试数(shu)据(ju)可(ke)以储(chu)存(cun)显示并易(yi)于(yu)转(zhuan)换(huan)为(wei)表(biao)格。能(neng)够(gou)进(jin)行扭矩开环，扭矩(ju)闭(bi)环，转速闭环控制(zhi)。同时，也(ye)可(ke)模拟不(bu)同(tong)转(zhuan)速下电机(ji)的运(yun)行情况，方便(bian)用户(hu)对电机实(shi)际应(ying)用时(shi)所(suo)遇到(dao)的情(qing)况进(jin)行(xing)预判。例如(ru)，模拟(ni)电(dian)机(ji)带(dai)载(zai)运行(xing)，模拟恒(heng)扭(niu)矩状态，可(ke)以(yi)显(xian)示(shi)扭矩转(zhuan)速(su)相对应(ying)的(de)变(bian)化(hua)情况(kuang)。

　　 能(neng)满足下方(fang)测试(shi)要(yao)求(qiu)：

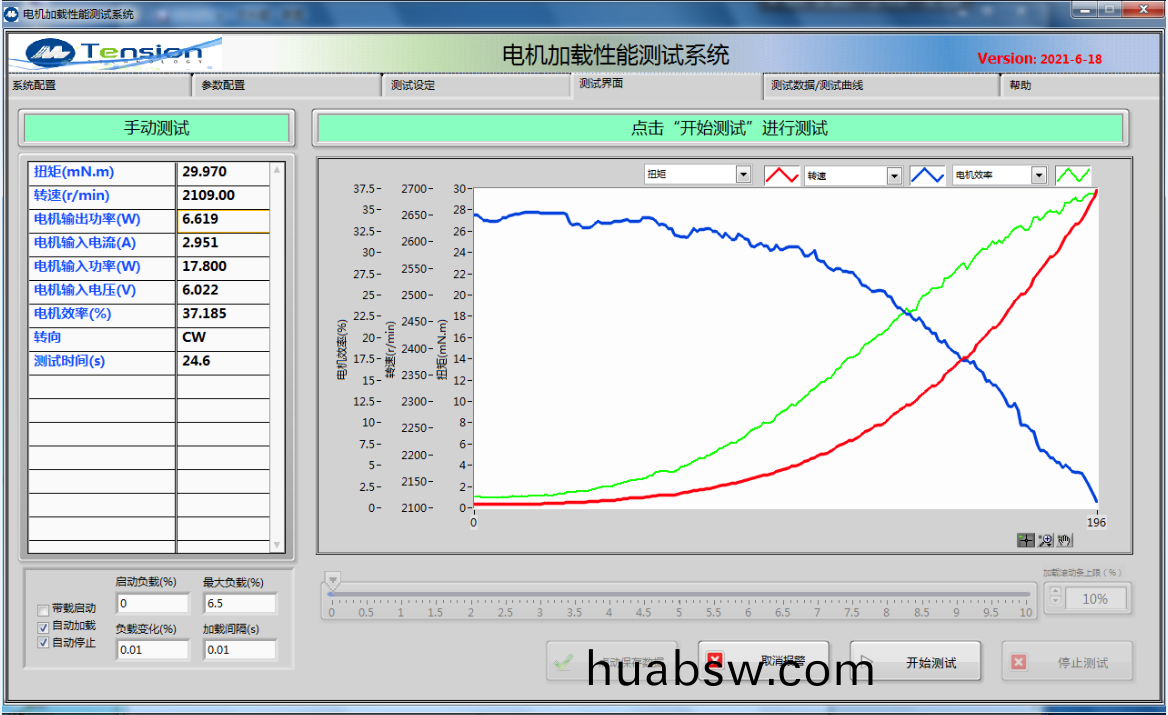

　　1.手(shou)动加(jia)载(zai)试(shi)验：通(tong)过上位(wei)机软件(jian)将被测电(dian)机运行在(zai)设定的或额(e)定(ding)电压(ya)下，通(tong)过操(cao)作(zuo)员(yuan)拉(la)动(dong)软件上的(de)加载(zai)滚(gun)动(dong)条(tiao)，来控制测功机(ji)给被测(ce)电机(ji)加(jia)载，并(bing)实(shi)时(shi)显(xian)示(shi)测试(shi)的(de)数(shu)据(ju)与曲线，如(ru)工(gong)作(zuo)特性(xing)曲线(xian)图，T/N,T/I曲(qu)线等(deng)(具有(you)单(dan)点(dian)手(shou)动(dong)控制功能(neng)，按(an)设定的(de)控(kong)制模(mo)式和设(she)定的(de)控制(zhi)量(liang)控(kong)制电(dian)机工况(kuang))

　　2.定点(dian)测(ce)试:实(shi)时显示(shi)电机的(de)电压(ya)、扭矩(ju)转(zhuan)速、电(dian)流(liu)、输入(ru)功(gong)率(lv)、输(shu)出(chu)功(gong)率、电(dian)机(ji)效率(lv)和(he)测(ce)试时(shi)间(jian)等(deng)参数(shu)，以便在测试(shi)过程(cheng)中实(shi)时看(kan)到当前数(shu)据(ju)。还(hai)可(ke)以(yi)在不(bu)加载(zai)时(shi)观(guan)察到(dao)电(dian)机的(de)空(kong)载(zai)转(zhuan)速(su)，以及(ji)在(zai)电机在(zai)堵(du)转前所(suo)加载的(de)扭矩(ju)。

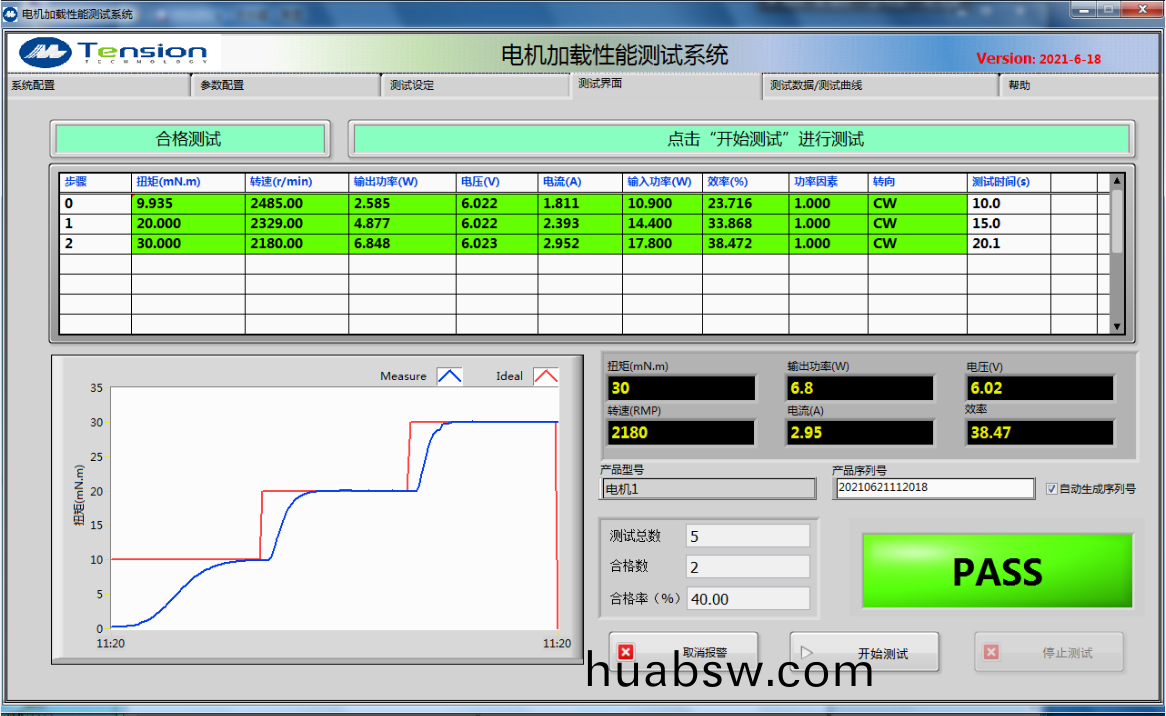

　　3.合(he)格(ge)不(bu)合(he)格测(ce)试：(含正(zheng)反(fan)转(zhuan)测(ce)试(shi))通(tong)过上位机软(ruan)件(jian)将被(bei)测(ce)电机(ji)运(yun)行在设定(ding)的额定(ding)电压(ya)下，通过测试软(ruan)件让测(ce)功机输(shu)出设(she)定(ding)负载(zai)，系(xi)统(tong)可(ke)调用工程(cheng)设定好在某个(ge)负载的(de)给被测产品(pin)设置的上下(xia)限，并判(pan)断当(dang)前测量(liang)参(can)数是(shi)否在其(qi)范围(wei)。

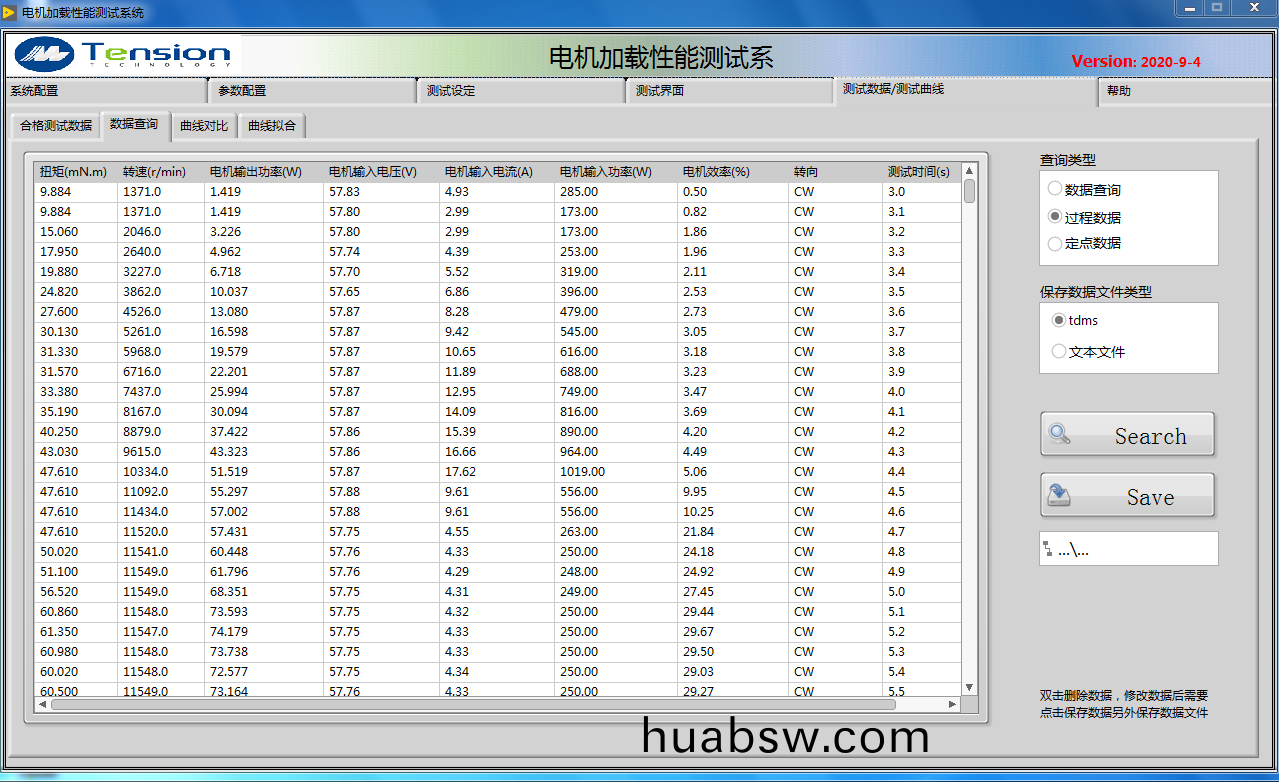

　　3. 数据查询(xun)：

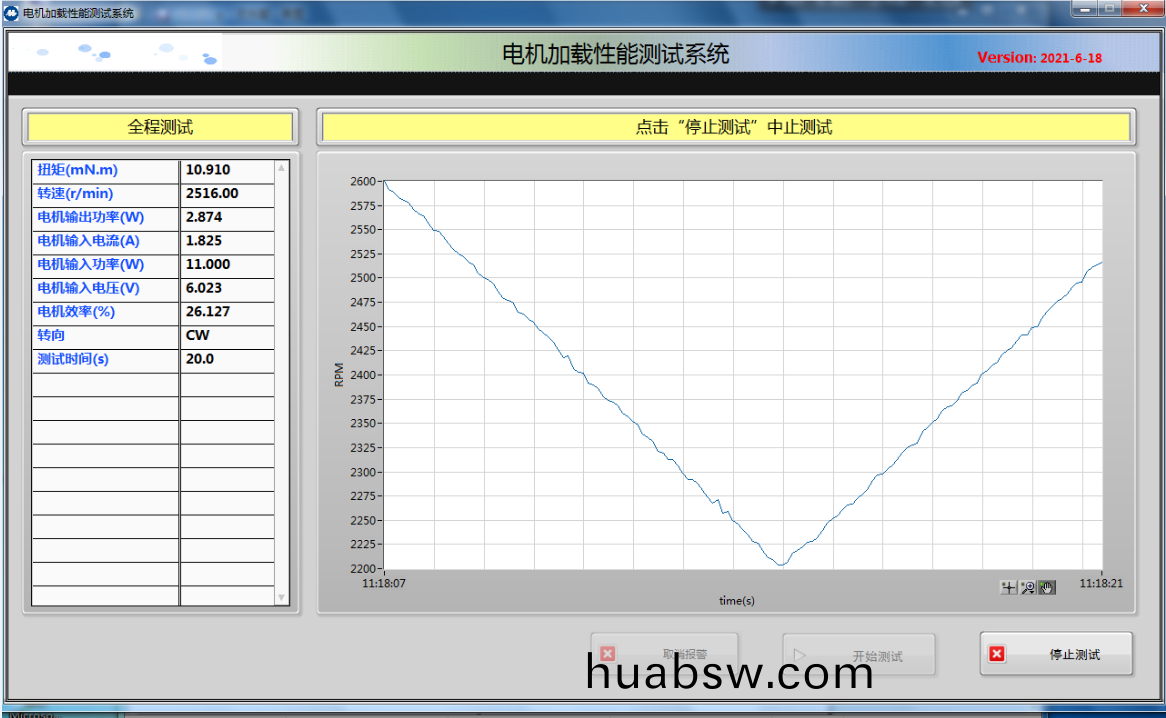

　　4. 全程测试：在这里可以实(shi)时显(xian)示(shi)电(dian)机(ji)的电压(ya)、扭(niu)矩转(zhuan)速(su)、电(dian)流、输入功率、输出(chu)功(gong)率(lv)、电机(ji)效率和(he)测试(shi)时(shi)间(jian)等(deng)参数，以(yi)便在(zai)测(ce)试(shi)过程(cheng)中(zhong)实(shi)时(shi)看(kan)到当前数(shu)据(ju)。还(hai)可(ke)以(yi)在不(bu)加载(zai)时观(guan)察(cha)到电机(ji)的(de)空(kong)载转速，以(yi)及(ji)在(zai)电(dian)机在堵(du)转前(qian)所(suo)加(jia)载(zai)的(de)扭(niu)矩(ju)。

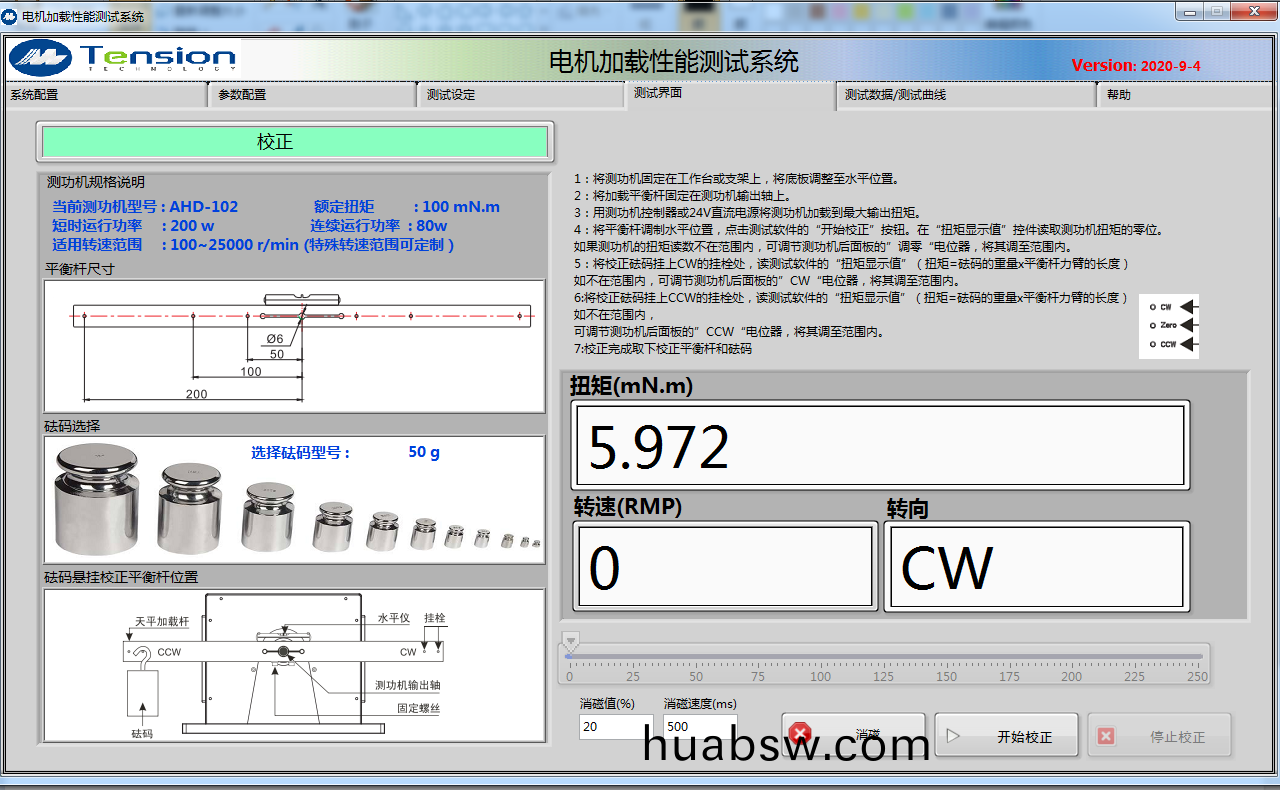

　　5. 校正(zheng)测(ce)试(shi)：

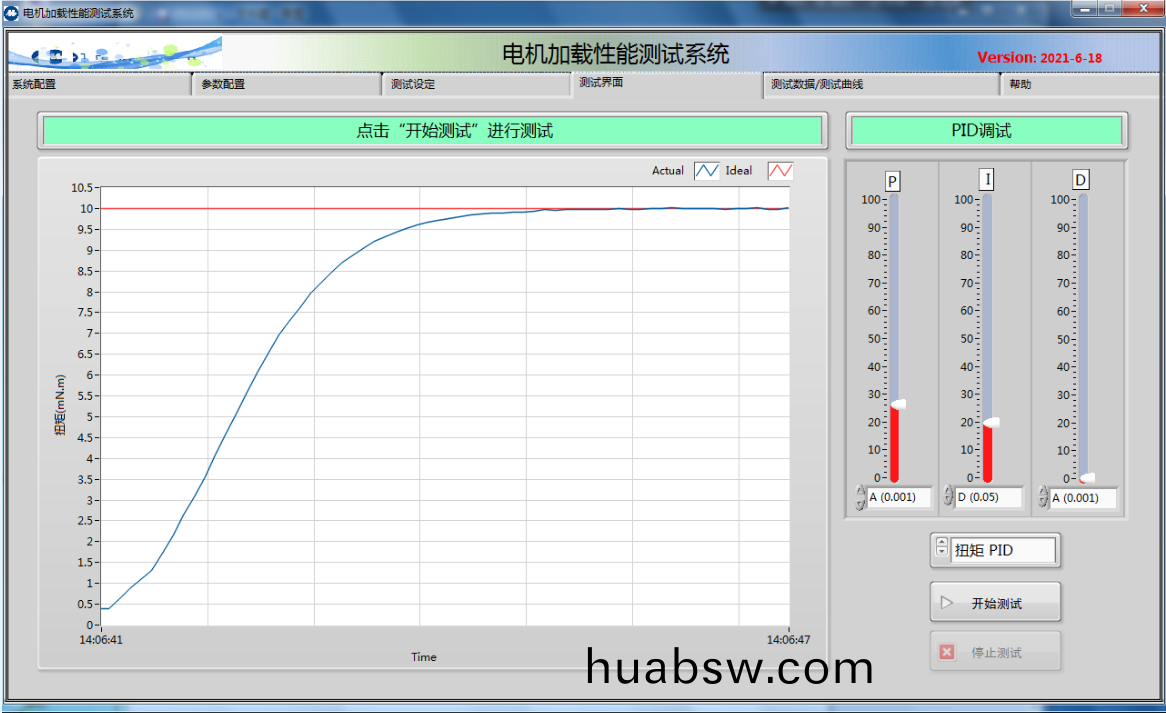

　　6. PID测试(shi)：

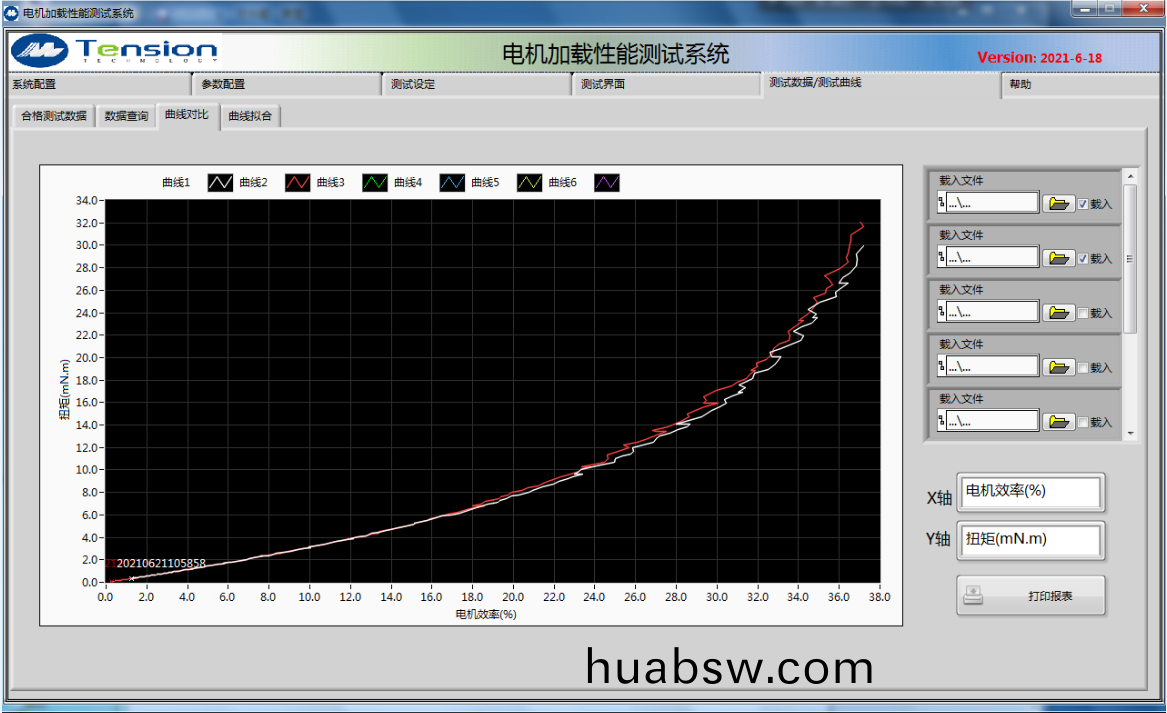

　　7.曲(qu)线对(dui)比：

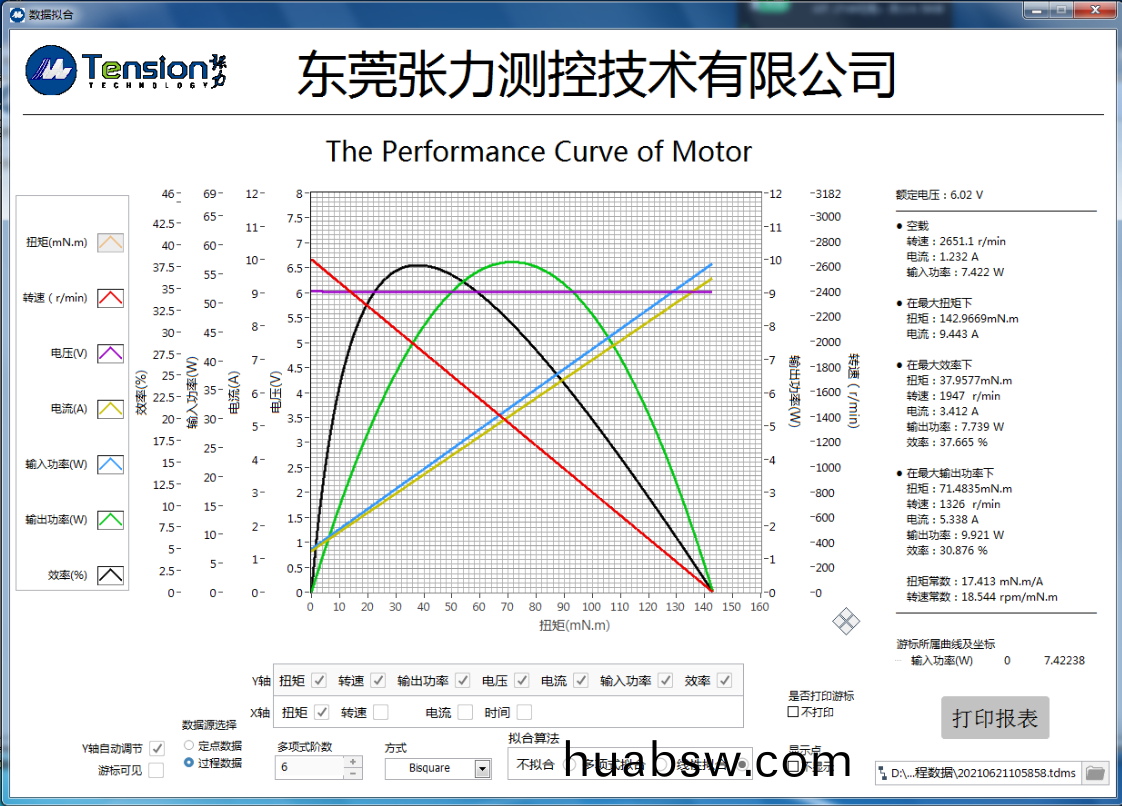

　　8.拟(ni)合曲线：
