电(dian)机综(zong)合(he)性(xing)能测(ce)试设备(bei)应(ying)用(yong)案例(li)

       本设(she)备(bei)采(cai)用测(ce)功机与测功机控(kong)制器(qi)组成(cheng)的(de)测(ce)试系统,马达(da)测(ce)试系统(tong)是(shi)一款先进的，可在计算(suan)机（Windows 7/xp/10）操作系(xi)统(tong)下进行(xing)数据采(cai)集(ji)的马(ma)达测(ce)试(shi)软(ruan)件。由(you)电(dian)机(ji)供(gong)电(dian)电(dian)源（AC/DC），工(gong)业(ye)控制计算机，电参数仪(yi)，马达测(ce)试夹具(ju)，测试软件，磁(ci)滞测功(gong)机(ji)等组(zu)成。

测试软(ruan)件(jian)用 LABVIEW 编写，具有(you)特(te)色(se)的(de)测试(shi)与图(tu)形绘(hui)制功(gong)能，可(ke)以计算并显示(shi)多(duo)个参(can)数（扭(niu)矩(ju)，转(zhuan)速，输(shu)出(chu)功(gong)率，电压(ya)，电(dian)流，输(shu)入(ru)功(gong)率(lv)，效(xiao)率(lv)，转(zhuan)向等(deng)）。能(neng)测试(shi)种类(lei)繁(fan)多(duo)的(de)各(ge)式电机，凭(ping)借良(liang)好(hao)的用(yong)户界(jie)面，它(ta)所产(chan)出(chu)的(de)测试(shi)数(shu)据(ju)可(ke)以(yi)储存(cun)显示(shi)并易于转换为表(biao)格(ge)。能够(gou)进(jin)行扭矩开环(huan)，扭矩(ju)闭(bi)环(huan)，转(zhuan)速(su)闭(bi)环控制。同时(shi)，也可(ke)模(mo)拟(ni)不(bu)同(tong)转(zhuan)速下电(dian)机的(de)运(yun)行(xing)情(qing)况(kuang)，方(fang)便(bian)用户(hu)对(dui)电机(ji)实际(ji)应(ying)用时(shi)所遇到的情(qing)况(kuang)进行(xing)预(yu)判(pan)。例如(ru)，模拟电机(ji)带载(zai)运行，模(mo)拟恒(heng)扭矩状(zhuang)态(tai)，可(ke)以(yi)显(xian)示扭矩(ju)转速相对(dui)应(ying)的变化(hua)情(qing)况(kuang)。

• 能(neng)满(man)足(zu)下方(fang)测(ce)试(shi)要求：

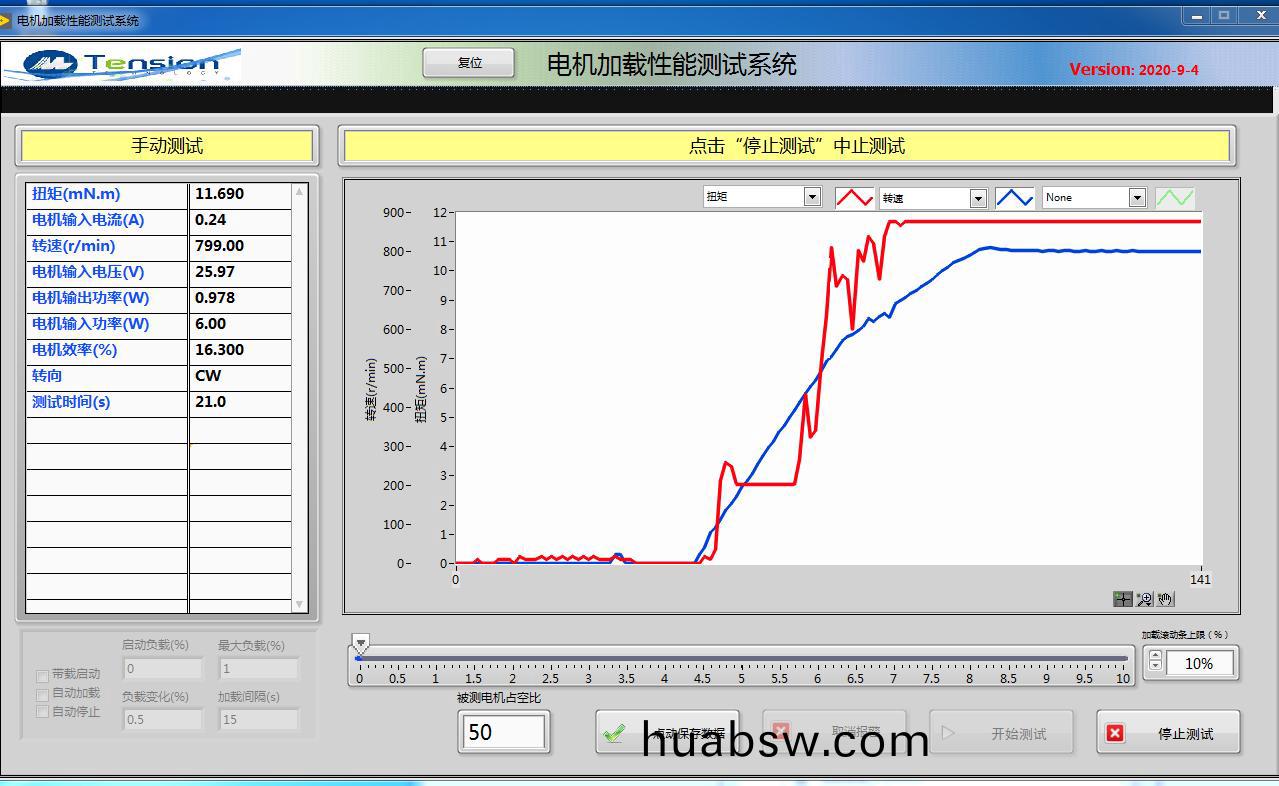

1.手(shou)动加(jia)载试验(yan)：通过(guo)上(shang)位机(ji)软件将被(bei)测电机(ji)运(yun)行(xing)在(zai)设(she)定的(de)或额定(ding)电(dian)压下(xia)，通过(guo)操(cao)作员(yuan)拉动软(ruan)件(jian)上的加载滚(gun)动(dong)条，来(lai)控制(zhi)测(ce)功(gong)机给被(bei)测电机加(jia)载，并(bing)实时显示(shi)测(ce)试的数据(ju)与曲线，如工作特性(xing)曲(qu)线(xian)图，T/N,T/I曲(qu)线(xian)等(deng)（具(ju)有(you)单点手(shou)动控(kong)制功能(neng)，按设定(ding)的(de)控(kong)制模(mo)式和设(she)定的(de)控(kong)制(zhi)量(liang)控制(zhi)电(dian)机工(gong)况(kuang)）

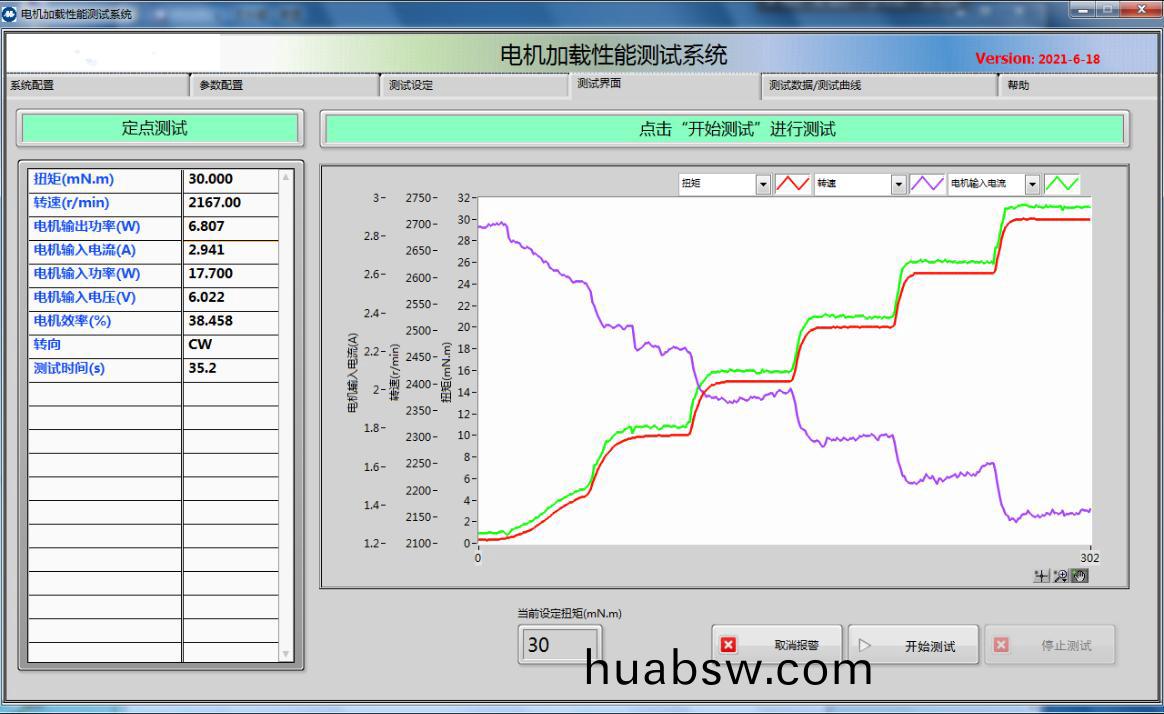

2.定点测(ce)试:实(shi)时(shi)显示(shi)电(dian)机的电压、扭矩(ju)转速(su)、电(dian)流(liu)、输(shu)入功(gong)率(lv)、输(shu)出(chu)功率(lv)、电(dian)机效率和(he)测(ce)试(shi)时间等参(can)数，以(yi)便(bian)在测试过(guo)程(cheng)中(zhong)实(shi)时看(kan)到(dao)当(dang)前(qian)数(shu)据(ju)。还(hai)可以在(zai)不(bu)加载(zai)时(shi)观(guan)察(cha)到电机的(de)空载(zai)转(zhuan)速，以及在电机(ji)在(zai)堵(du)转前所加(jia)载(zai)的扭矩。

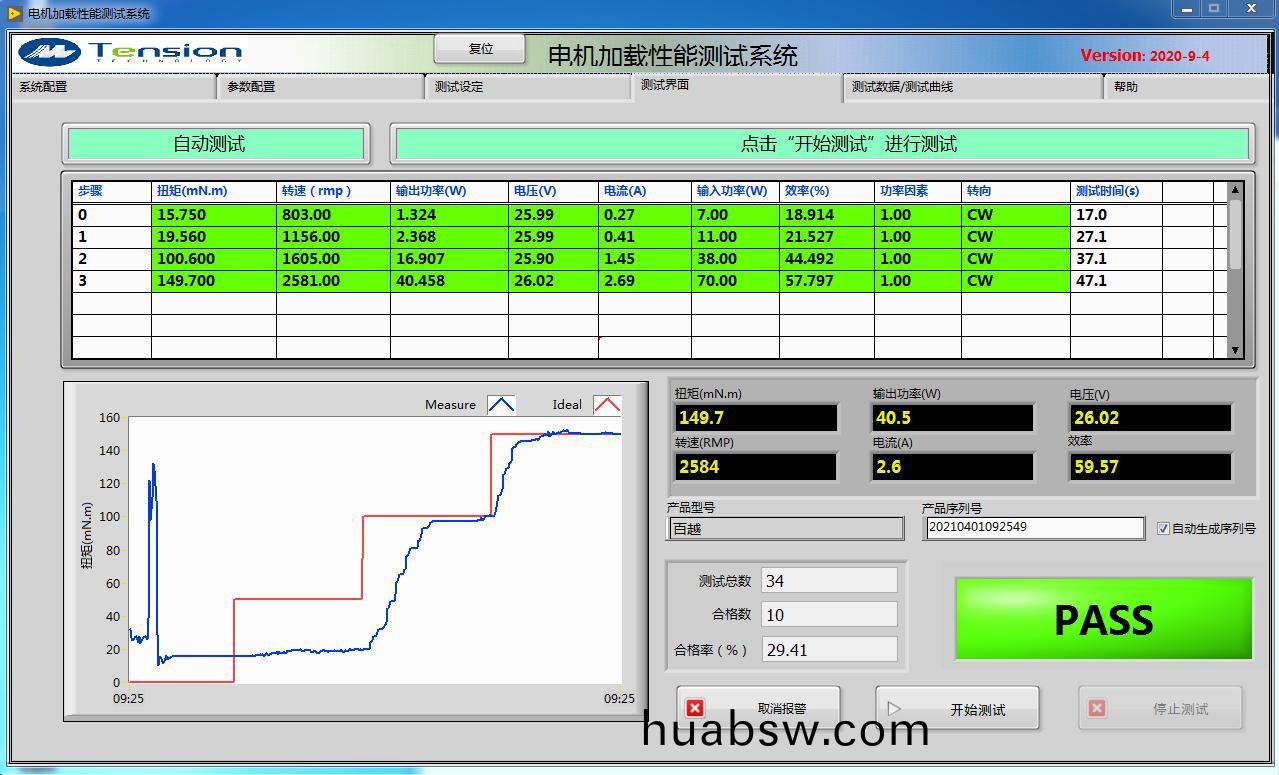

3.合(he)格不(bu)合格(ge)测(ce)试：（含正反转测(ce)试(shi)）通(tong)过(guo)上(shang)位(wei)机(ji)软(ruan)件将(jiang)被(bei)测(ce)电机(ji)运行在设定的额定电压下(xia)，通(tong)过测试软件(jian)让测功机(ji)输出(chu)设定负载，系统(tong)可调(diao)用工程(cheng)设定(ding)好在(zai)某个负载的(de)给(gei)被(bei)测产品设置(zhi)的(de)上(shang)下(xia)限(xian)，并判(pan)断当前测量参数是否(fou)在其范(fan)围。

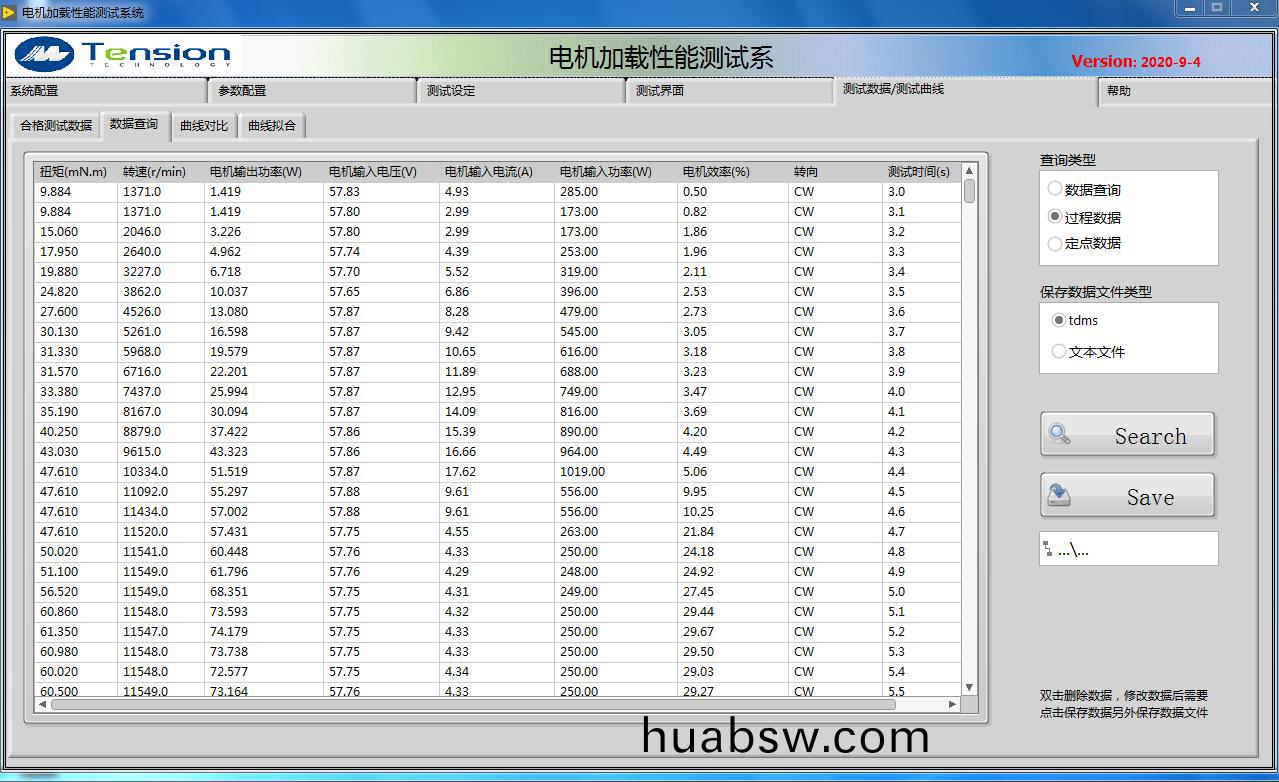

3. 数据(ju)查询：

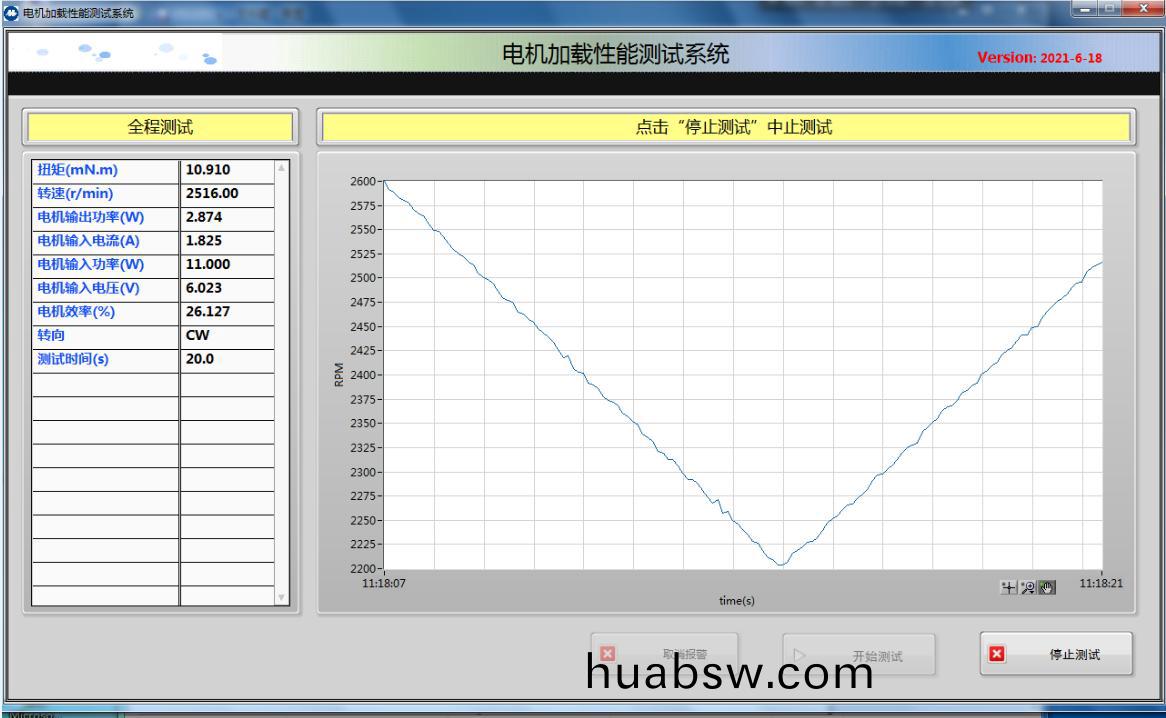

4. 全(quan)程(cheng)测(ce)试(shi)：在这里可(ke)以(yi)实(shi)时(shi)显(xian)示(shi)电机的电压(ya)、扭矩(ju)转(zhuan)速(su)、电流、输(shu)入(ru)功(gong)率(lv)、输(shu)出功率(lv)、电(dian)机效(xiao)率和测试(shi)时间等(deng)参(can)数(shu)，以(yi)便(bian)在(zai)测试过程中实(shi)时(shi)看到(dao)当前(qian)数(shu)据。还可以在(zai)不加载(zai)时观(guan)察到电机的(de)空(kong)载(zai)转(zhuan)速，以(yi)及(ji)在(zai)电机(ji)在(zai)堵(du)转前(qian)所加载(zai)的(de)扭(niu)矩。

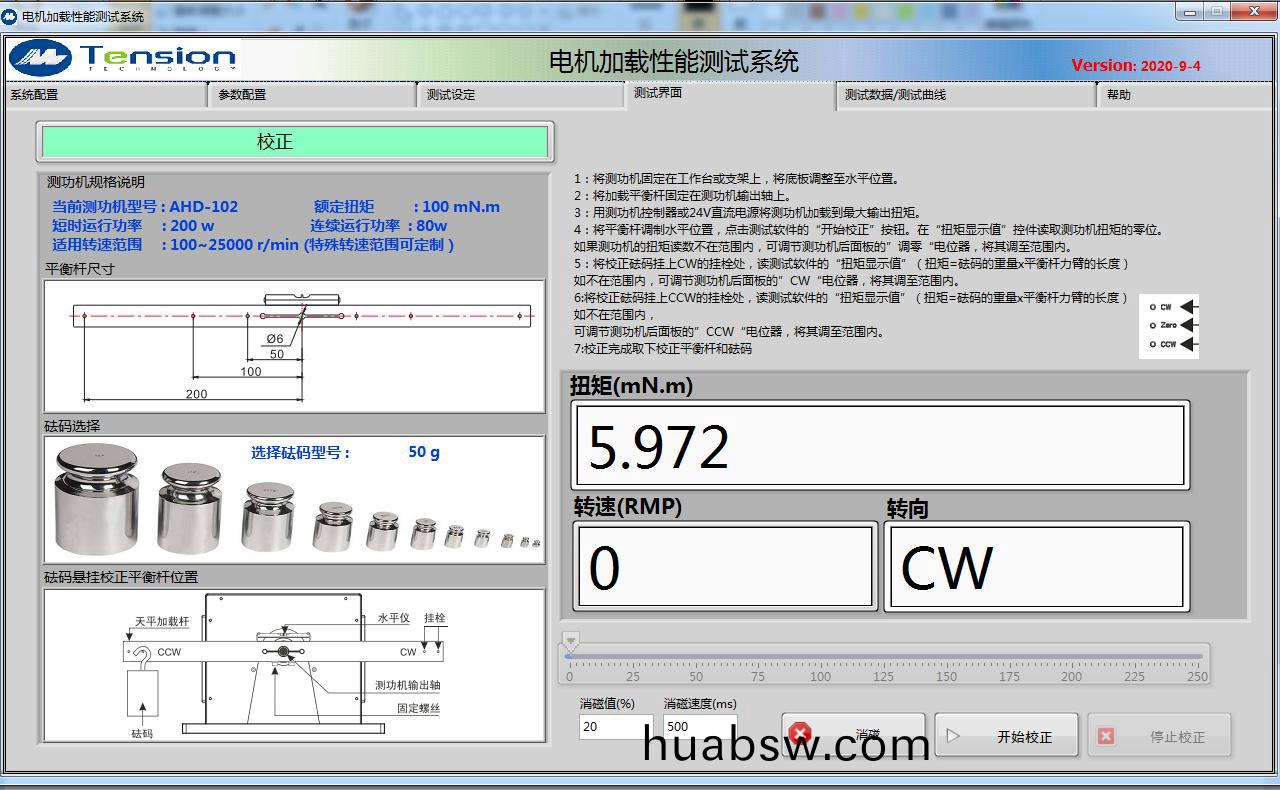

5. 校正测(ce)试：

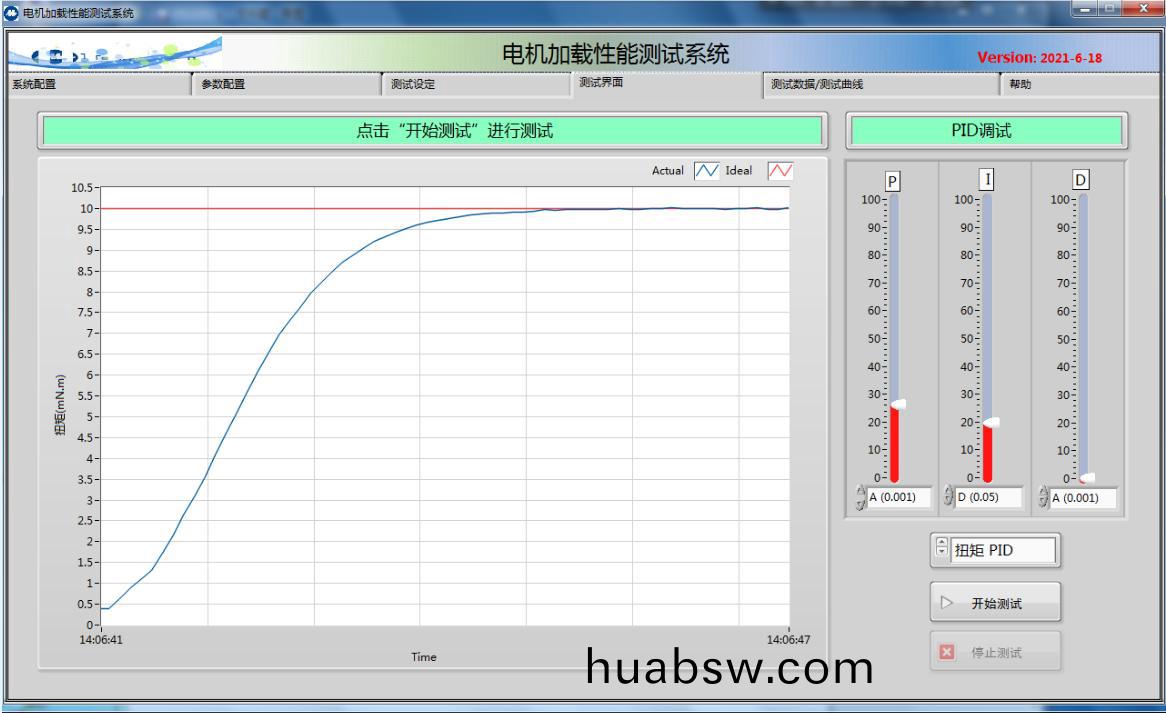

6. PID测试：

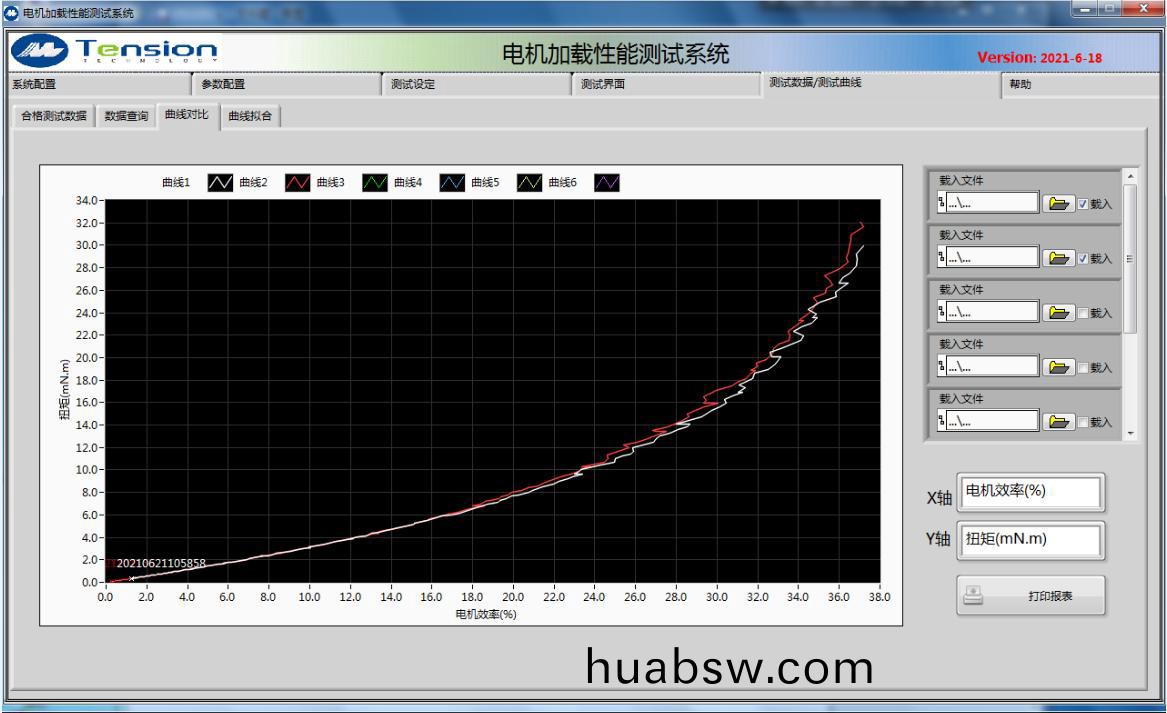

7.曲线(xian)对比：

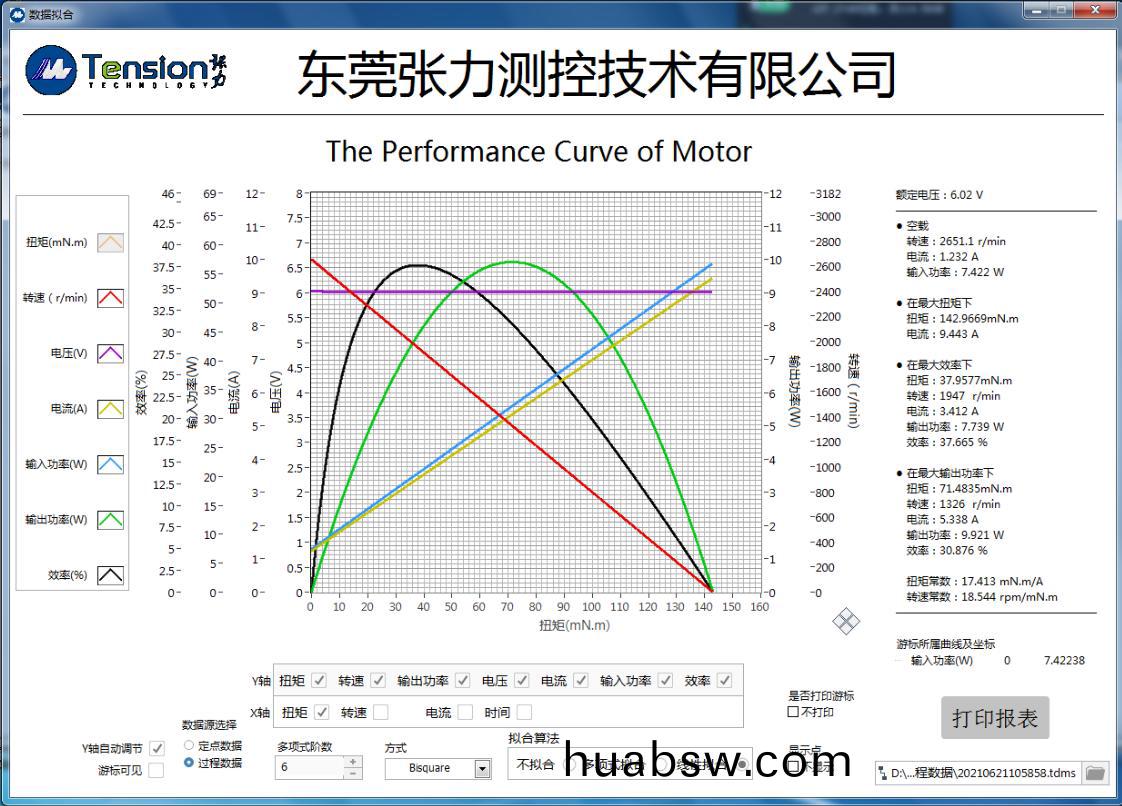

8.拟(ni)合曲(qu)线：
